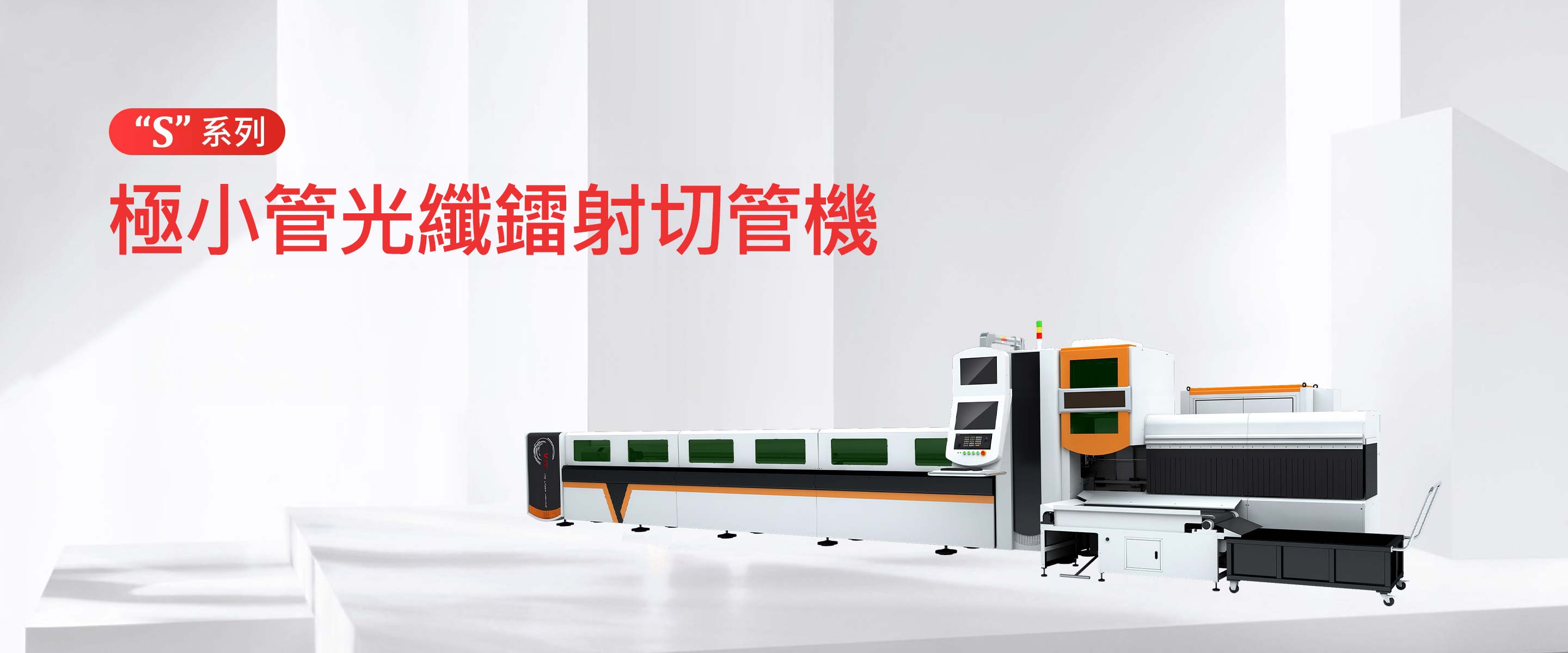

“S”系列極小管光纖鐳射切管機
Smart“S12plus/S16plus”系列極小管光纖鐳射切管機是為小管而生的高端產品，歷經3次產品叠代，小管自動化加工能力和加工性能得到了全面的提升。標配的上料機可以實現全自動上料，不同類型管材混裝上料，設備自動連續加工，柔性分段下料，履帶收料全過程的高度自動化。
全新優化的數控系統和管材夾持支撐系統，將設備加工效率提升30%。
小管全自動上料機
可實現圓管、方管、矩形管批量全自動上料，上料過程更加簡化，穩定性更強，相比通用類上料機，上料效率提升50%。
高強度床身
極小管光纖鐳射切管機的床身由鋼板焊接，焊接板材厚度最厚達25mm，具有強度高，使用壽命長不易變形的特點。
全新的浮動支撐系統
針對長度在6米的小尺寸圓管和方管切割，管材的剛性嚴不足的缺點，進行重新設計匹配了組合式的浮動支撐模塊，圓管采用V型支撐，方管采用軸式浮動支撐，而且支撐點布局更加合理化。更加細致化的考慮，就是為了將小管切割效果提升到最好。
雙排卡爪
在客戶面對超小尺寸管材的特殊加工需求時，我們的極小管鐳射切管機可以通過匹配雙排卡爪夾持管材，從而對切割區域的管材端校正，以提高超小管材的切割精度。
全氣動控制方式卡盤
極小管光纖鐳射切管機采用了更加小巧的氣動卡盤，夾持小管不易變形，全行程範圍內裝夾管材無需調整卡爪。
切割尺寸範圍
切割尺寸範圍：圓管：16-120mm；方管：16-80mm；可以切割圓管、方管、矩形管、橢圓管。
輔助上料對中裝置
在上料端的前後均配置2個輔助上料對中裝置，在上料機機械手將管材落料到上料端時候，對中裝置將管材落下位置控制並固定精準到位，卡盤即可自動快速移動到管材端進行夾持。
自動校正糾偏裝置
極小管光纖鐳射切管機在針對變形管材的切割時，可以通過增加自動校正糾偏裝置，將處於切割端的管材的位置，進行與切割同步的自動校正，提高切割對稱精度。
浮動尾料支撐
動態支撐自適應管材尾料的不同姿態支撐需求，實現管材切割過程從前到後的整體姿態穩定，保證切割精度和切割效果。浮動頂料和尾料支撐同步作用，輕松實現小長管和異型管切割能力。
設備占地面積小
整機使用單個40尺標準貨運櫃裝載運輸，運輸成本大大降低。
全新架構PA觸屏總線切割系統
基於上一代專業的PA數控切割系統，進行深入的開發優化，形成全新架構的數控切割系統。其系統采用總線控制方式，支持觸屏操作模式，設計了全新的UI操作界面，具有計劃、生產、工藝、調試、診斷、保養、設置7大智能管理模塊。
專業的管材切割套料軟件
極小管光纖鐳射切管機可配置專業的西班牙Lantek管材套料軟件，功能強大。Lantek Flex3d Tubes支持如SAT和IGES的各種管材、型材的導入。讓3D設計變得簡單直觀，能顯示最終在機器中切割的設計輪廓結果。通過系統參數設置，用戶可更改以前所做的任何操作值，包括更改每個管件的初始參數（增長、縮短、直徑變化）。此外，Lantek Flex3d Tubes還支持自動導入倉庫數據和計算供應需求，讓用戶可以獲得最優質的NC代碼和管件。
更加強悍的小管切割工藝
小管切割空間更小，切割很容易形成過度燒蝕的情況，需要更好控制光纖鐳射切割功率和切割速度的匹配性。在新架構的切割系統和設備機械結構針對性優化的雙重作用下，設備的加速度提升到了1.2g，切割運動算法更加優化，鐳射切割功率和氣壓控制更加精準，從而可以實現滿功率流暢高速切割好小管。
1.0KW
| 碳鋼 | 6 | mm |
| 不銹鋼 | 4 | mm |
| 鍍鋅 | 3 | mm |
| 鋁 | 3 | mm |
| 黃銅 | 1 | mm |
| 紫銅 | 1 | mm |
1.2KW
| 碳鋼 | 8 | mm |
| 不銹鋼 | 5 | mm |
| 鍍鋅 | 4 | mm |
| 鋁 | 3 | mm |
| 黃銅 | 2 | mm |
| 紫銅 | 1 | mm |
1.5KW
| 碳鋼 | 10 | mm |
| 不銹鋼 | 6 | mm |
| 鍍鋅 | 5 | mm |
| 鋁 | 4 | mm |
| 黃銅 | 3 | mm |
| 紫銅 | 2 | mm |
2.0KW
| 碳鋼 | 12 | mm |
| 不銹鋼 | 8 | mm |
| 鍍鋅 | 6 | mm |
| 鋁 | 5 | mm |
| 黃銅 | 4 | mm |
| 紫銅 | 2 | mm |
2.5KW
| 碳鋼 | 14 | mm |
| 不銹鋼 | 10 | mm |
| 鍍鋅 | 8 | mm |
| 鋁 | 6 | mm |
| 黃銅 | 5 | mm |
| 紫銅 | 3 | mm |
3.0KW
| 碳鋼 | 16 | mm |
| 不銹鋼 | 10 | mm |
| 鍍鋅 | 8 | mm |
| 鋁 | 6 | mm |
| 黃銅 | 5 | mm |
| 紫銅 | 3 | mm |
4.0KW
| 碳鋼 | 20 | mm |
| 不銹鋼 | 12 | mm |
| 鍍鋅 | 10 | mm |
| 鋁 | 10 | mm |
| 黃銅 | 8 | mm |
| 紫銅 | 4 | mm |
6.0KW
| 碳鋼 | 22 | mm |
| 不銹鋼 | 14 | mm |
| 鍍鋅 | 14 | mm |
| 鋁 | 12 | mm |
| 黃銅 | 10 | mm |
| 紫銅 | 6 | mm |
P1260A
| 上料尺寸 | 800*800*6300 | mm |
| 圓管加工尺寸 | φ10-φ120 | mm |
| 方管加工尺寸 | 10*10-80*80 | mm |
| 可加工最大管材長度 | 6300 | mm |
| 旋轉軸最大轉速 | 150 | r/min |
| XY軸最大定位速度 | 120 | m/min |
| 卡盤承重 | 100 | kg |
| 重覆定位精度 | ±0.03 | mm |
| 自動上料最長長度 | 6300 | mm |
| 手動上料最長長度 | 7300 | mm |
| 最大加速度 | 1.5 | G |
