MEGA系列重型光纖鐳射切管機三卡盤
- 負重，不負眾望：重載型光纖鐳射切管機是專門針對超長超重管材鐳射切割需求而開發一款重量級設備，從重型管的自動上料，到穩定夾持高效鐳射切割，最後到加工完成後的工件自動下料，全過程可以實現一氣呵成自動化完成。
- 專業的重型管加工利器：相比一般鐳射切管機，該設備卡盤承重重量提升到了500kg，單根管最大承重可達1.8噸，最長長度支持12米管材自動上下料和切割，是管材切割機機中的巨無霸。

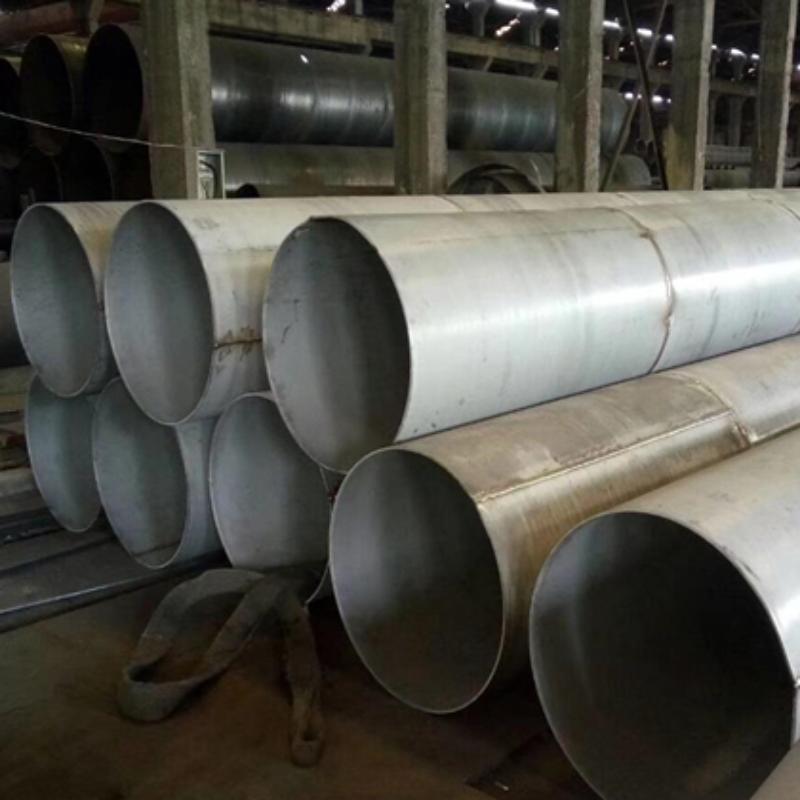

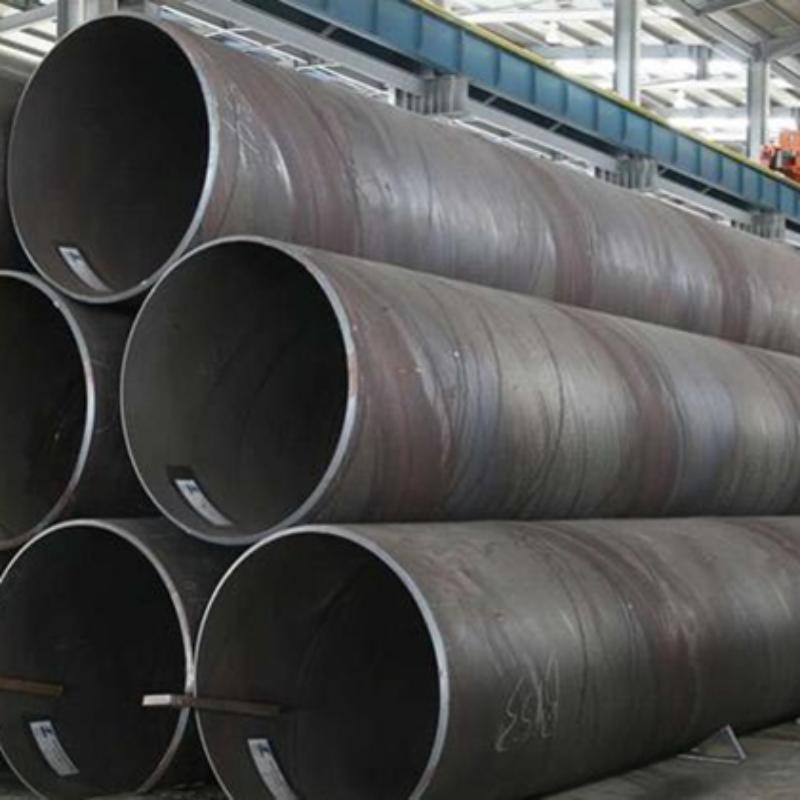

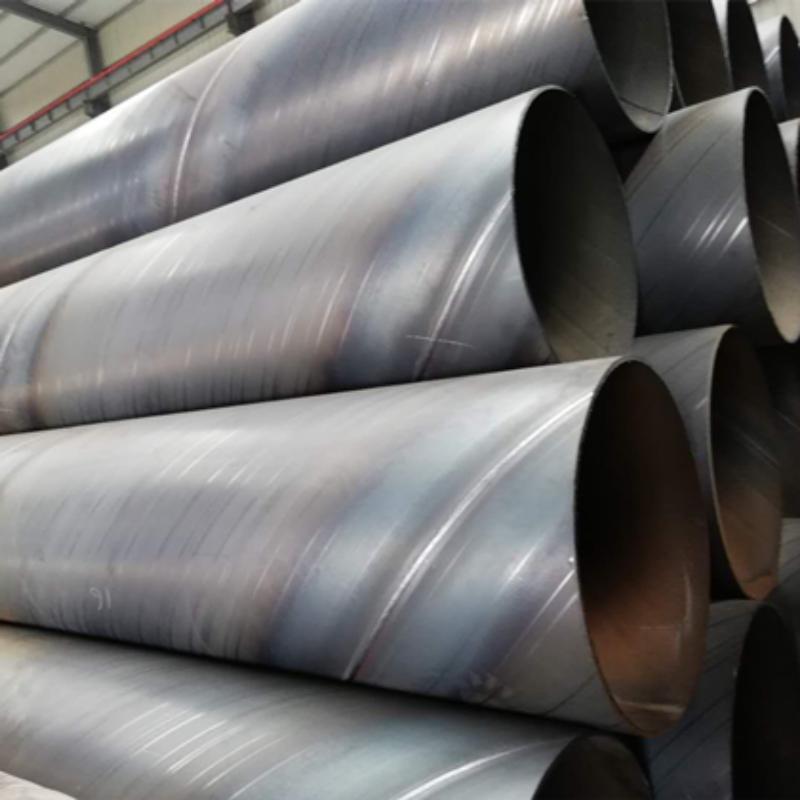

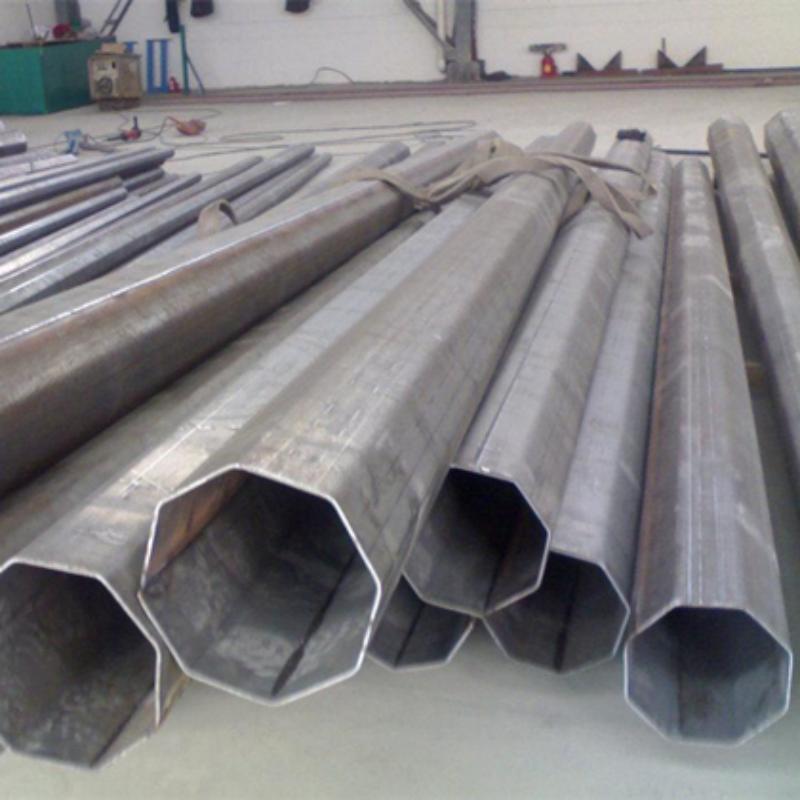

樣品展示
全新架構PA觸屏總線切割系統
配置了最新一代PA總線切割系統，並完全支持觸屏操作模式。切割系統使用全新的UI界面，系統升級後包含計劃、生產、工藝、調試、維護、診斷、設置七大模塊。整個系統更加智能化、數字化，並且能與智能制造工廠EMS智能雲數據管理系統進行無縫對接，真正實現全方位滿足客戶各種需求。
專業的管材切割套料軟件
可配置專業的西班牙Lantek管材套料軟件，功能強大。Lantek Flex3d Tubes支持如SAT和IGES的各種管材、型材的導入。讓3D設計變得簡單直觀，能顯示最終在機器中切割的設計輪廓結果。通過系統參數設置，用戶可更改以前所做的任何操作值，包括更改每個管件的初始參數（增長、縮短、直徑變化）。此外，Lantek Flex3d Tubes還支持自動導入倉庫數據和計算供應需求，讓用戶可以獲得最優質的NC代碼和管件。
側軌模塊化機械結構
設備采用側軌式設計，卡盤懸浮式固定方式，可容納更大管材，整機主機床結構采用模塊化設計，可實現分段拼接安裝，安裝拆卸方便，即使整機長度超過24米，運輸沒有任何限制性。
超大夾持範圍智能重載卡盤
采用3個重載氣動卡盤夾持設計，最大載重500kg，夾持範圍20-350毫米。氣動卡盤夾持壓力支撐可視化數字調整，精準易控。
伺服控制變徑輪支撐系統
上料端和下料端均配置了伺服控制變徑輪支撐系統，在管材承重方面更加符合重型管支撐要求，同時加工管材類型切換時，變徑輪支撐調節通過切割系統輸入管材直徑數據即可快速完成，擯棄了手動調節的方式，操作更加簡單安全。
鏈式傳動上下料系統
超重管材的上下料使用傳統上料機模式承重能力是不足的，所以通過重新設計的鏈式上下料系統應對重型管的上料，上下料方便智能。
1.0KW
| 碳鋼 | 6 | mm |
| 不銹鋼 | 4 | mm |
| 鍍鋅 | 3 | mm |
| 鋁 | 3 | mm |
| 黃銅 | 1 | mm |
| 紫銅 | 1 | mm |
1.2KW
| 碳鋼 | 8 | mm |
| 不銹鋼 | 5 | mm |
| 鍍鋅 | 4 | mm |
| 鋁 | 3 | mm |
| 黃銅 | 2 | mm |
| 紫銅 | 1 | mm |
1.5KW
| 碳鋼 | 10 | mm |
| 不銹鋼 | 6 | mm |
| 鍍鋅 | 5 | mm |
| 鋁 | 4 | mm |
| 黃銅 | 3 | mm |
| 紫銅 | 2 | mm |
2.0KW
| 碳鋼 | 12 | mm |
| 不銹鋼 | 8 | mm |
| 鍍鋅 | 6 | mm |
| 鋁 | 5 | mm |
| 黃銅 | 4 | mm |
| 紫銅 | 2 | mm |
2.5KW
| 碳鋼 | 14 | mm |
| 不銹鋼 | 10 | mm |
| 鍍鋅 | 8 | mm |
| 鋁 | 6 | mm |
| 黃銅 | 5 | mm |
| 紫銅 | 3 | mm |
3.0KW
| 碳鋼 | 16 | mm |
| 不銹鋼 | 10 | mm |
| 鍍鋅 | 8 | mm |
| 鋁 | 6 | mm |
| 黃銅 | 5 | mm |
| 紫銅 | 3 | mm |
4.0KW
| 碳鋼 | 20 | mm |
| 不銹鋼 | 12 | mm |
| 鍍鋅 | 10 | mm |
| 鋁 | 10 | mm |
| 黃銅 | 8 | mm |
| 紫銅 | 4 | mm |
6.0KW
| 碳鋼 | 22 | mm |
| 不銹鋼 | 14 | mm |
| 鍍鋅 | 14 | mm |
| 鋁 | 12 | mm |
| 黃銅 | 10 | mm |
| 紫銅 | 6 | mm |
P35120
| 可加工最大管材長度 | 12000 | mm |
| 單根管材承重 | 30 | kg/m |
| 旋轉軸最大轉速 | 70 | r/min |
| 設備重量 | 2.5 | T |
| 重覆定位精度 | ±0.03 | mm |
| 卡盤最大加持範圍 | 20-350 | mm |
