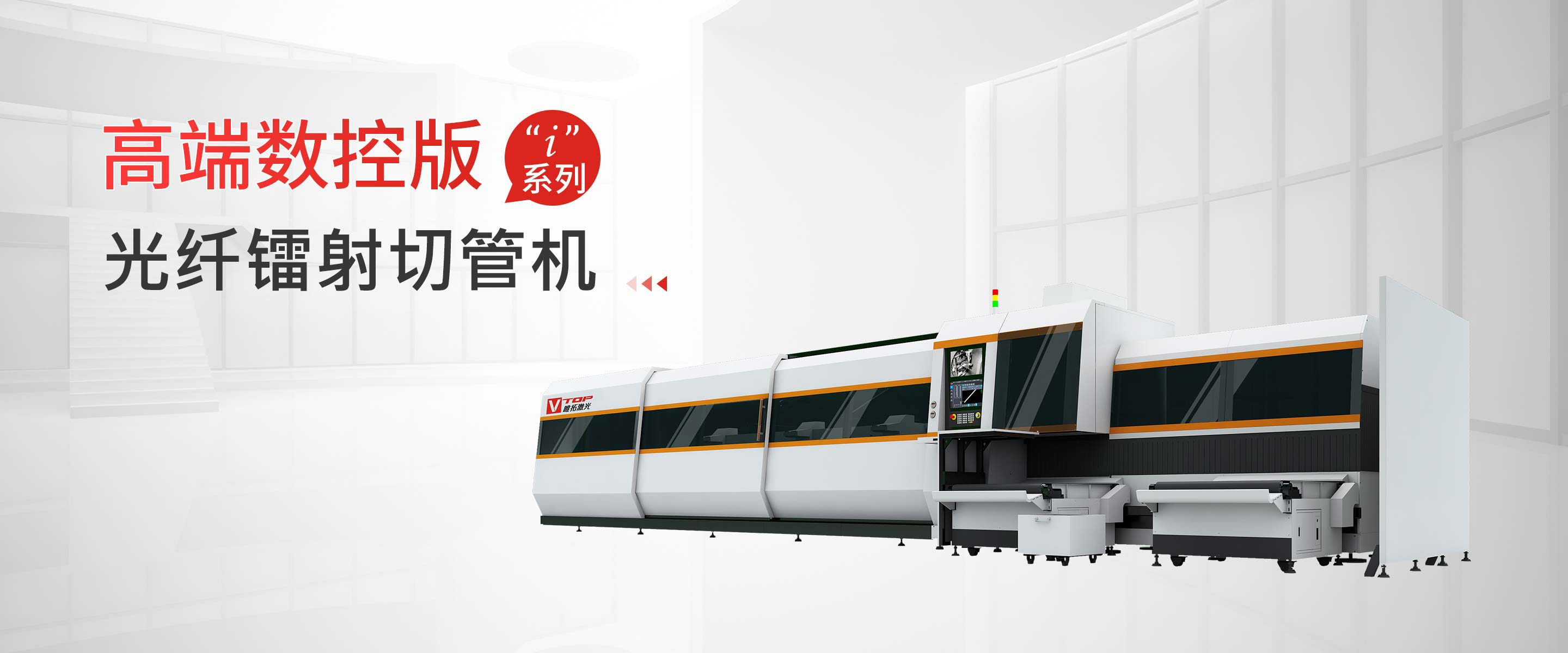

“i”系列三维五轴镭射切管机
- 三维五轴光纤镭射切管机的切割头可以进行正负角度的摆动，切割头与管材表面形成角度切割，从而实现管材坡口切割工艺。
- 坡口切割能力：可实现管材端面的坡口切割能力，管材拼接无缝对接，管材拼接焊缝可以避免，同时可实现管材表面圆孔、方孔等各类形状的坡口切割能力，管与管之间穿透拼接完美匹配。
- 德国摆头切割头：采用全进口德国工艺制造摆角轴最大角度±160°;最大运行速度170m/min，最大加速度1.2G。
樣品展示
坡口切割工艺
采用全进口德国工艺制造摆角轴最大角度±160°;最大运行速170m/min，最大加速度1.2G。可实现管材端面的坡口切割能力，管材拼接无缝对接，管材拼接焊缝可以避免。
RapidCut 切割功能
RapidCut 切割功可以实现在镭射切割轮廓较小图形时候，管材不需要移动同时进行切割，因而获得更加高效的切割效率。
全新架构的数控切割系统
基于上一代专业的PA数控切割系统，进行深入的开发优化，形成全新架构的数控切割系统。其系统采用总线控制方式，支持触屏操作模式，设计了全新的UI操作界面，具有计划、生产、工艺、调试、诊断、保养、设置7大智能管理模块。
专业的管材切割套料软件
高端数控款光纤镭射切管机可配置专业的西班牙Lantek管材套料软件，功能强大。Lantek Flex3d Tubes支持如SAT和IGES的各种管材、型材的导入。让3D设计变得简单直观，能显示最终在机器中切割的设计轮廓结果。通过系统参数设置，用户可更改以前所做的任何操作值，包括更改每个管件的初始参数（增长、缩短、直径变化）。此外，Lantek Flex3d Tubes还支持自动导入仓库数据和计算供应需求，让用户可以获得最优质的NC代码和管件。
浮动支撑系统
三维五轴光纤镭射切管机采用最新的浮动支撑系统，管材切割过程中支撑自动同步适应管材旋转姿态变化，确保始终与管材底部接触实现连续支撑，管材切割更加稳定。
辅助上料对中装置
在上料端的前后均配置2个辅助上料对中装置，在上料机机械手将管材落料到上料端时候，对中装置将管材落下位置控制并固定精准到位，卡盘即可自动快速移动到管材端进行夹持。
.jpg "“i”系列三维五轴镭射切管机")
专业自定心气动卡盘夹持系统
采用高轴承钢材质，密封性高，动态性能好，最高转速可达120r/min,中间卡盘创新使用铸造框架嵌入式安装，与机床主体融为一体，超高转速切割稳如泰山；全行程夹持无需调整卡爪位置。
全厚钢板焊接机床
设备搭载的机床焊接板材厚度最厚达25mm，单机重量重达7吨，高端数控机床结构稳定强悍，使用寿命长且不易变形。
浮动尾料支撑
动态支撑自适应管材尾料的不同姿态支撑需求，实现管材切割过程从前到后的整体姿态稳定，保证切割精度和切割效果。浮动顶料和尾料支撑同步作用，轻松实现小长管和异型管切割能力。
自动收料装置
选配履带收料装置，实现工件分类自动收料入库，节约人工。
全自动上料机
全自动化上料机实现圆管、方管等管材的自动输入，屏蔽了人工上料干预，大批量高效率的管材加工成为了可能。通过 PLC 程序控制结合数控切割系统，完成对不同类型、不同长度的管材进行自动送料、分料、测长、上料和自动切割加工过程的一气呵成。可以实现切管机无人值守操作模式。上料机同时具备与料库无缝对接的能力。
1.0KW
| 碳钢 | 6 | mm |
| 不锈钢 | 4 | mm |
| 镀锌 | 3 | mm |
| 铝 | 3 | mm |
| 黄铜 | 1 | mm |
| 紫铜 | 1 | mm |
1.2KW
| 碳钢 | 8 | mm |
| 不锈钢 | 5 | mm |
| 镀锌 | 4 | mm |
| 铝 | 3 | mm |
| 黄铜 | 2 | mm |
| 紫铜 | 1 | mm |
1.5KW
| 碳钢 | 10 | mm |
| 不锈钢 | 6 | mm |
| 镀锌 | 5 | mm |
| 铝 | 4 | mm |
| 黄铜 | 3 | mm |
| 紫铜 | 2 | mm |
2.0KW
| 碳钢 | 12 | mm |
| 不锈钢 | 8 | mm |
| 镀锌 | 6 | mm |
| 铝 | 5 | mm |
| 黄铜 | 4 | mm |
| 紫铜 | 2 | mm |
2.5KW
| 碳钢 | 14 | mm |
| 不锈钢 | 10 | mm |
| 镀锌 | 8 | mm |
| 铝 | 6 | mm |
| 黄铜 | 5 | mm |
| 紫铜 | 3 | mm |
3.0KW
| 碳钢 | 16 | mm |
| 不锈钢 | 10 | mm |
| 镀锌 | 8 | mm |
| 铝 | 6 | mm |
| 黄铜 | 5 | mm |
| 紫铜 | 3 | mm |
4.0KW
| 碳钢 | 20 | mm |
| 不锈钢 | 12 | mm |
| 镀锌 | 10 | mm |
| 铝 | 10 | mm |
| 黄铜 | 8 | mm |
| 紫铜 | 4 | mm |
6.0KW
| 碳钢 | 22 | mm |
| 不锈钢 | 14 | mm |
| 镀锌 | 14 | mm |
| 铝 | 12 | mm |
| 黄铜 | 10 | mm |
| 紫铜 | 6 | mm |
P2060-3D
| 上料尺寸 | 800*800*6500 | mm |
| 圆管加工尺寸 | φ20-φ220 | mm |
| 方管加工尺寸 | 20*20-140*140 | mm |
| 可加工最大管材长度 | 6300 | mm |
| 最大加速度 | 1.2 | g |
| 旋转轴最大转速 | 160 | r/min |
| XY轴最大定位速度 | 120 | m/min |
| 卡盘承重 | 400 | kg |
| 重复定位精度 | ±0.02 | mm |
